CNC perifériás betétek csiszológép

A TXMC, mint a CNC perifériás betétes csiszológépek egyik vezető hazai gyártója, a Zhejiang állambeli Wenlingben található. Több mint 20 éves szerszámozási szakértelmével felügyeli a teljes láncot a K+F-től a kereskedelemig, és 128 országot szolgál ki. Termékpalettája precíziós csiszolókat tartalmaz fúrófejekhez, menetfúrókhoz, esztergaszerszámokhoz és perifériákhoz, és a TXMC örömmel várja, hogy a jövőben értéket teremtsen Önnel.
Típus: TX-SE400

Kérdés küldése

termékleírás

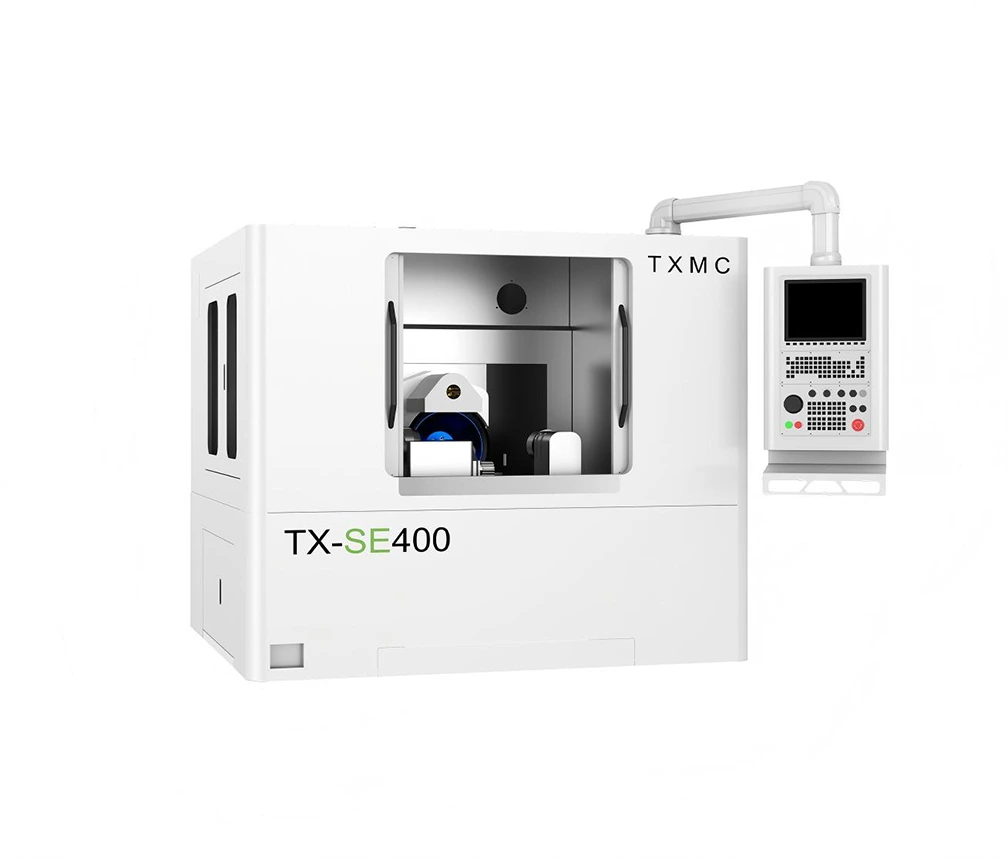

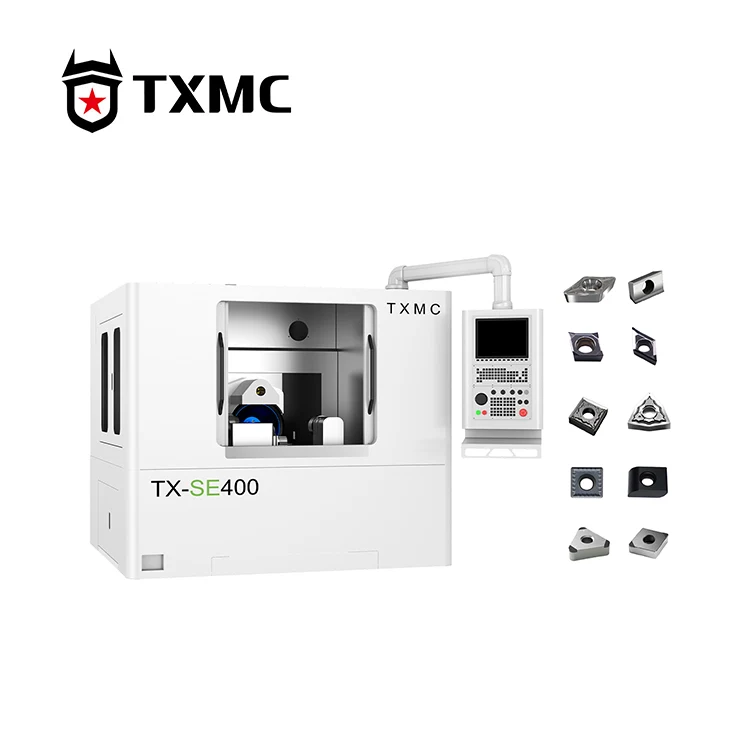

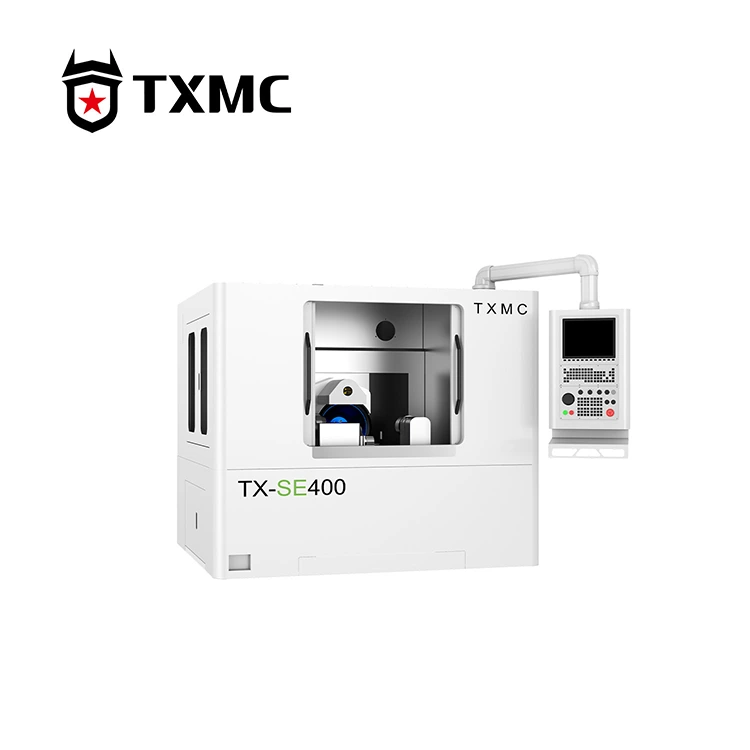

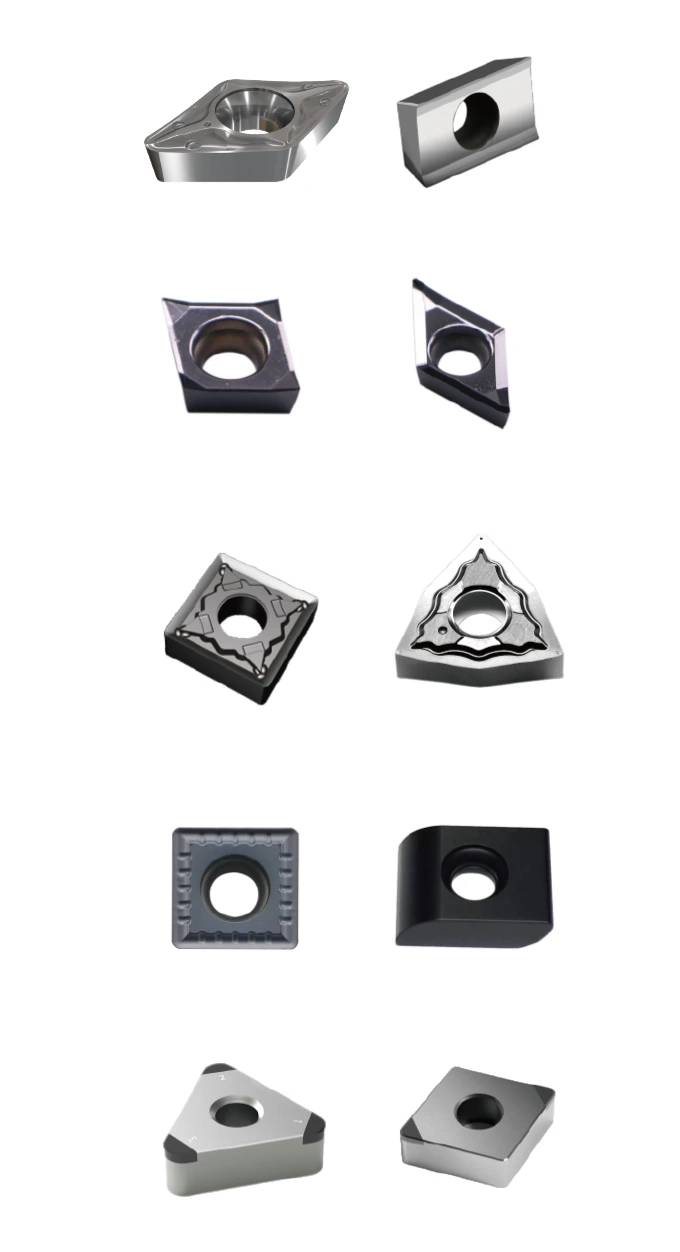

A TXMC márkájú TX-SE400 CNC perifériás betétcsiszológép egy speciális gép a váltólapkák kerületi éleinek köszörülésére. Nemcsak a lapkák egyoldali leélezését teszi lehetővé, hanem innovatívan fejleszti a nem szabványos lapkacsiszolási képességeket is. Összetett görbék és evolvensek köszörüléséhez a megmunkálási beállítások egyetlen kattintással elvégezhetők rajzok importálásával.

CNC Peripheral Inserts Grinding Machine

Termékek paramétere

A betét minimális beírt köre	2,8 mm	A B-tengely maximális forgási sebessége	360°/D
A betét maximális körülírt köre	40 mm	B-tengely pozicionálási pontosság	0,005°
Köszörűkorong átmérője	400 mm	B-tengely ismételt pozicionálási pontosság	0,002°
Maximális orsó fordulatszám	2000 ford/perc	C-tengely forgási tartománya	-90°~ +28°
Az orsómotor teljesítménye	5,5 kW	A C-tengely maximális forgási sebessége	150°/S
X-tengely utazás	100 mm	C-tengely pozicionálási pontosság	6 ívmásodperc
X-tengely maximális mozgási sebesség	10000mm/perc	Maximális szorítóvastagság	25 mm
X-tengely pozicionálási pontosság	0,002 mm	Szorítónyomás	500-9000N
X-tengely ismételt pozicionálási pontosság	0,001 mm	Sűrített levegő nyomás	0,6 MPa
Y-tengely joumey	200 mm	Beállítás mód	Online kiigazítás
Y-tengely maximális mozgási sebesség	10000mm/perc	Teljes elektromos teljesítmény	30 KVA
Y-tengely pozicionálási pontosság	0,002 mm	A gép súlya	4000 kg
Y-tengely ismételt pozicionálási pontosság	0,001 mm	Méretek	230x195x195 cm

CNC Peripheral Inserts Grinding Machine

További információ

A CNC perifériás betétcsiszológép rendkívül előnyös konfigurációval rendelkezik. Az X és Y tengelyek HIWIN nagy pontosságú görgős vezetőket használnak Akribis lineáris motorokkal, a B tengelyen egy szabadalmaztatott konstrukciós DD közvetlen hajtású motor, a C tengelyen pedig egy csigakerekes forgóasztal időrácsos szögkódolóval a 6 ívmásodperces megismételhető pontosság elérése érdekében. A teljes kialakítás minimális zajt, alacsony nyomaték ingadozást, rendkívül nagy merevséget és hosszú távú karbantartásmentes működést biztosít. Az 5,5 kW-os szinkron, nagy nyomatékú elektromos orsó folyamatos nyomatékkezelést alkalmaz, kiváló merevséget, rezgésállóságot és hosszú élettartamot biztosítva, ami megnövekedett vágóerőt és csendesebb működést eredményez. KEYENCE szondával van felszerelve, amely lehetővé teszi a lapka külső kerületének megfelelő mérését és a középpont makrokompenzálását, biztosítva a beírt kör és a hézagszög méreteinek konzisztenciáját.

Hot Tags: Kínai CNC perifériás betétek csiszológép, lapkacsiszoló berendezés, perifériás csiszológép szállító
