Kézi PCD betétek csiszológép

A TXMC a kézi PCD betétes csiszológépek gyártója, amely szerszámcsiszolókra, univerzális szerszámcsiszolókra és precíziós szerszámgépekre szakosodott. A független kutatás-fejlesztés révén a TXMC több mint hatvanféle szerszám-ujracsiszoló berendezést fejlesztett ki. Több mint ötven országot szolgál ki, és az iparág vezető globális gyártója.
Modell: TX-M6

Kérdés küldése

termékleírás

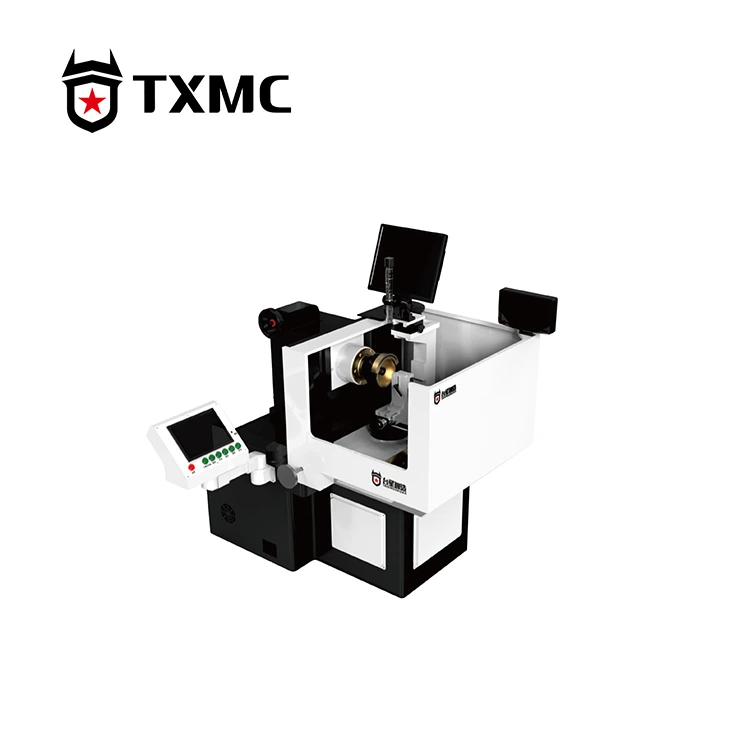

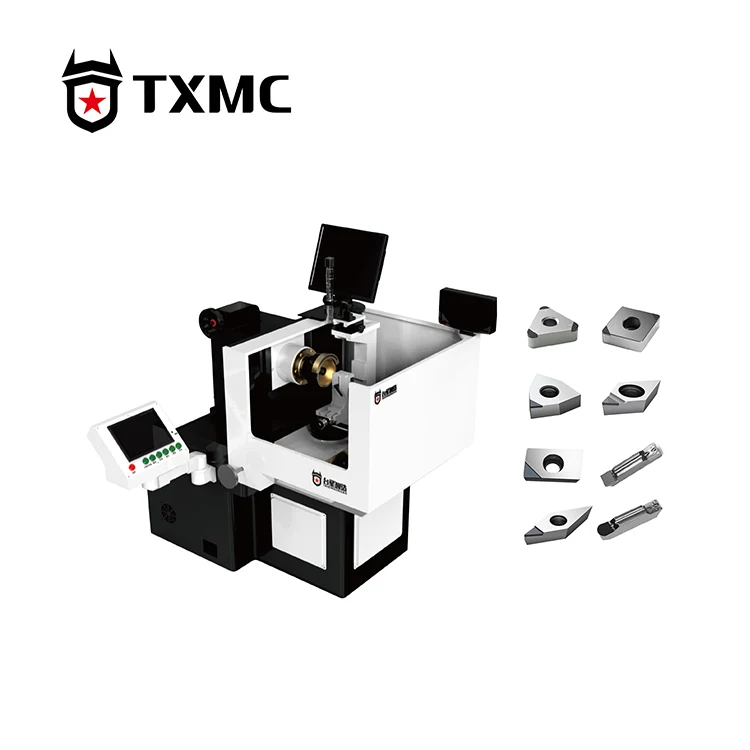

A TX-M6 tartós kézi PCD betétes csiszológép egyben kézi precíziós szerszámcsiszoló is, amelyet PCD, CBN és keményfém szerszámok nagy pontosságú megmunkálására terveztek. Kiegyensúlyozza a gép pontosságát, a szerkezeti merevséget, a könnyű kezelhetőséget és a gyártási hatékonyságot. A gép innovatív módon intelligens CCD kamerával rendelkezik, amely lehetővé teszi a sugár (R) szögjelölések tetszőleges tervezését. Olyan gyakorlati funkciókat integrál, mint a szögmérés és a párhuzamos vonal összehasonlítása, így gyorsan alkalmazkodik a nem szabványos szerszámok megmunkálási igényeihez.

A géptest egyetlen darab kiváló minőségű öntvényből készül, és nyomásálló szerkezeti kialakítású. A természetes öregedési kezelés javítja a stabilitást és csökkenti a deformációt, miközben megőrzi a kiváló pontosságot. Az importált lineáris kódolók és szögjeladók alkalmazása növeli a pontosságot. Az önállóan épített operációs rendszer azt is lehetővé teszi, hogy a kliensek igény szerint programozzák a gépet, így kényelmesebb és hatékonyabb.

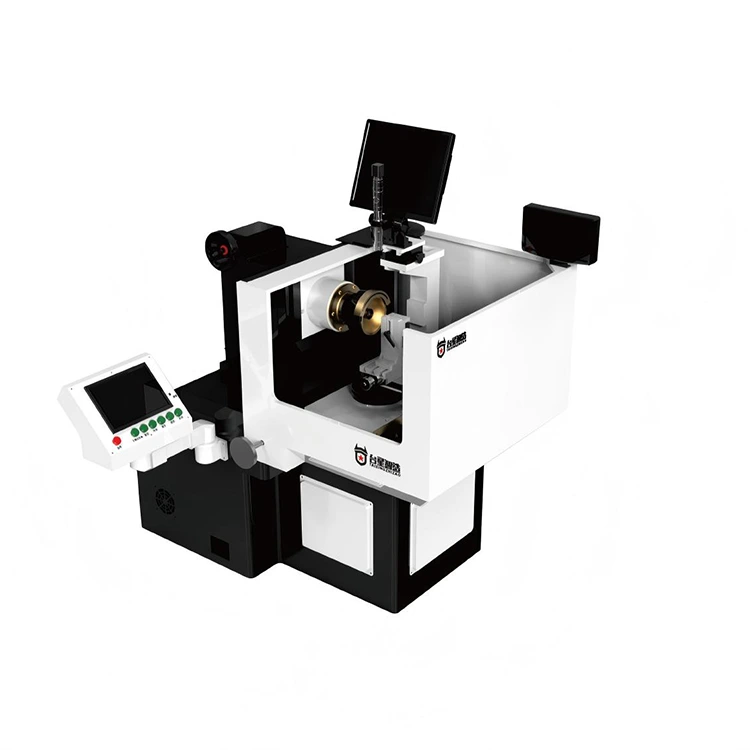

Manual PCD Inserts Grinding Machine

Termékek paramétere

X-tengely utazás	300 mm	C-tengely utazás	±110°
X-tengely ismételt pozicionálási pontosság	0,01 mm	C-tengely ismételt pozicionálási pontosság	0,01°
Y-tengely joumey	100 mm (kézi)	C-tengelyes fékezési módszer	Tárcsafék aktiválva
Y-tengely ismételt pozicionálási pontosság	0,002 mm	Rögzítő X-tengely	65 mm
Két tengely maximális haladási sebessége	300mm/s	FixtureX tengely egyenessége	0,01 mm
Orsószög-út	-5°-tól 25°-ig (kézi)	FixtureY-tengely	65 mm
Orsóforgatási módszer	elektromos orsó	A rögzítő Y-tengely egyenessége	0,01 mm
Orsó teljesítmény	3 kW	Vizuális képalkotási tartomány	R0,05-R10 (állítható)
Orsó fordulatszám	6000 RPM	Dimenzió	120120180cm
Csiszolókorong belső átmérője	40 mm	A gép súlya	1800 kg
köszörűkorong külső átmérője	Φ100-Φ200mm	Hűtési módszer	Vízhűtés

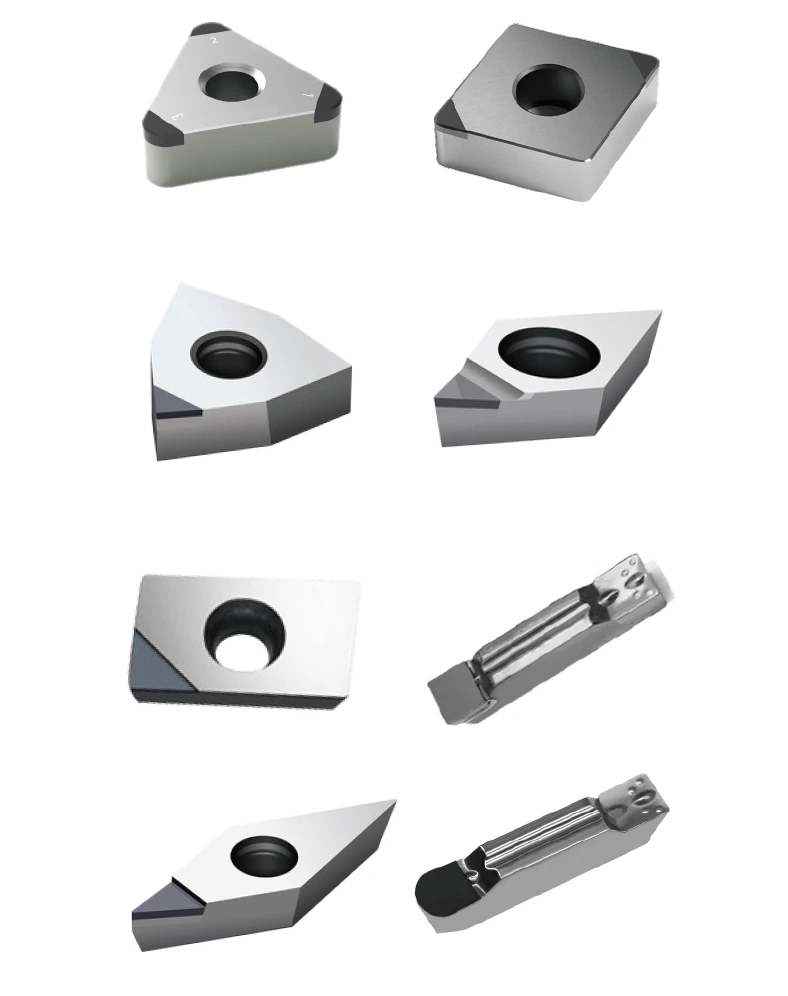

Manual PCD Inserts Grinding Machine

Opcionális tartozékok

A kézi PCD-betétes köszörűgép más tartozékokkal is felszerelhető, például CBN negatív élezőgéppel, körkörös köszörűegységgel és negatív leélező berendezéssel. A hozzá tartozó 60 literes kényszerzsákos szűrő speciális szűrési kialakítással rendelkezik, amely rendkívül nagy szűrési pontosságot biztosít. Megfelelő tömítőgyűrű-elrendezéssel 100%-ban szivárgásmentes működést érhet el, teljes mértékben kielégítve a különféle feldolgozási követelményeket.
